Re: Создаём новые девайсы
« Дата: 30/10/12 3:07 »
|
|
|
RAZe Clipper
Сатуратор девайс короче
_________________
Record For The Real Force
Reason Resonances
|
|
Живущий здесь
Сообщений: 2908
Комментариев: 360
Оценок: 10
Треков: 88
|
Re: Создаём новые девайсы
« Дата: 06/11/12 17:40 »
|
|
|
Помогите собрать девайс, пожалуйста!
По-порядку. Есть концепция!
1.Нужно просчитать децибелы.
2.Или решить баг с вокодером BV-512.

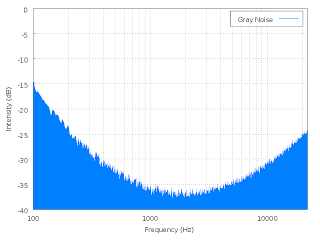

Концепт заключается в эквализации соответствующей серому шуму. (Gray noise).
1. Два шума: красный (броуновский) и фиолетовый. Пересекаются в точке 1000 герц.
Соответственно их хвосты суммируются и ровные кривые которые они имеют перестают быть такими ровными в 6дб/октаву, какими они были.
Задача просчитать новый шаг в октаву для каждого из шумов, или решить эту проблему более эффективно!
Такой девайс будет мультибэндом в десять полос.
2. Вокодер в ризоне на 512 ведет себя неадекватно, появляется куча артефактов, но всё таки задачу решает. Применяет эквализацию при модуляции серым шумом.
Задача решить баг, конечно нереальна, но может бага и нет, а артефакты это глюки из за неправильного обращения.
Такой прибор будет более простым но будет иметь сэмпл шума в патче.
Что касается первой задачи то у меня есть достаточно материала чтобы её решить.
Сложению (вычитанию) значений в дБ соответствует умножение (деление) самих отношений, скоро выложу формулу. Про цветность шума можно прочитать в википедии, также будут ссылки...
Конечно особую ценность представляет мультибэнд, т.к ему в перспективе можно будет задавать разную кривизну подходящую для разного уровня в фонах Флетчер-Менсон.
Также из мультибэнда вполне возможно делать лимитер, компрессор, клипер, или что душе угодно.
_________________
Record For The Real Force
Reason Resonances
|
|
Живущий здесь
Сообщений: 2908
Комментариев: 360
Оценок: 10
Треков: 88
|
Re: Создаём новые девайсы
« Дата: 06/11/12 18:36 »
|
|
|
_________________
Record For The Real Force
Reason Resonances
|
|
Живущий здесь
Сообщений: 2908
Комментариев: 360
Оценок: 10
Треков: 88
|
Re: Создаём новые девайсы
« Дата: 06/11/12 19:00 »
|
|
|
Цитата: Если нужно складывать децибелы, то действуй так: Скажем так, есть Xdb и Ydb: Для мощностей (SPL) : (X+Y) = Log ( 10^(0.1*X) + 10^(0.1*Y) ) Для интенсивностей - то что тебе надо: (X+Y) = Log ( 2*(10^(0.1*X) + 10^(0.1*Y)) ) Твой пример: (-7.4dB + -8.4dB) = Log ( 2 * (10^(-0.74) + 10^(-0.84)) ) ~ -1.85dB Кажется, так :)
Пример с децибелами. Сейчас попрет работа.
_________________
Record For The Real Force
Reason Resonances
|
|
Профессионал
Сообщений: 5591
Комментариев: 967
Оценок: 98
Треков: 45
|
Re: Создаём новые девайсы
« Дата: 06/11/12 19:50 »
|
|
|
цель задачи какова?
_________________
мой тг канал
https://t.me/kt3b_radio
моя страница в вк
https://vk.com/kt3bae
мой канал ютуб
https://clck.ru/bczUa
|
|
Живущий здесь
Сообщений: 2908
Комментариев: 360
Оценок: 10
Треков: 88
|
Re: Создаём новые девайсы
« Дата: 06/11/12 20:17 »
|
|
|
Цитата: цель задачи какова?
Дано:
1. Есть кросовер на 10 полос из ECF-42 (BP12) фильтров. С шагом в 14 миди единиц по частоте.
2. К каждому фильтру подключен усилитель. Чтобы компенсировать то что у нас октавный диапазон а не FFT.
Получаем шаг в -3 децибела на октаву.
Таким образом каждый девайс на своей полосе получает одинаковое количество звуковой мощности. То есть можно выставить единый порог Threshold для всех десяти девайсов. Соответствующий частотной огибающей белого шума.
3. Если мы уберём шаг в -3дб ослабления на октаву, то Threshold будет соответствовать розовому шуму.
4. Есть спектральная кривая серого шума, соответствующая равномерному балансному распределению частот для субъективного восприятия.
Задача:
Вычислить какие параметры для каждого усилителя нужны чтобы привести к единому порогу Threshold все приборы расположенные в цепи после усилителей. Порогу соответствующему спектральной кривой серого шума.
Цель:
Создать психоаккустический многополосный девайс, гибкий в работе. И трансформируемый в различные приборы в зависимости от необходимости. Имеющий одну настройку Threshold на панели комбинатора.
Бонус:
Так как усилители компенсируют каждую полосу перед измерителями, то мы способны выравнивать спектр опираясь на показания VU или Peak измерителей. Приводя все показатели к >>>одному<<< значению.
Кроме этого мы сможем использовать внешние психоаккустические измерители с частотным взвешиванием. Также выставляя каждую полосу под единый уровень. (LUFS)
_________________
Record For The Real Force
Reason Resonances
|
|
TRANCEMASTER
Сообщений: 5847
Комментариев: 1331
Оценок: 56
Треков: 133
|
Re: Создаём новые девайсы
« Дата: 06/11/12 20:53 »
|
|
|
Цитата: Соответствующий частотной огибающей белого шума
Ах, какая трава!
Цитата: Задача: Вычислить какие параметры для каждого усилителя нужны чтобы привести к единому порогу Threshold все приборы расположенные в цепи после усилителей. Порогу соответствующему спектральной кривой серого шума.
Серый шум - штука очень субъективная.
Это делается проще - берем эквалайзер, вытягиваем низкие и высокие по вкусу, наслаждаемся сочным и выразительным звуком.
|
|
Живущий здесь
Сообщений: 2106
Комментариев: 984
Оценок: 212
Треков: 40
|
Re: Создаём новые девайсы
« Дата: 07/11/12 9:15 »
|
|
|
А тот вариант В котором артефакты присутствуют Можно посчупать ?
_________________
Познать за вечер ты меня не сможешь , и даже через годы я буду фантомом для тебя.
|
|
Живущий здесь
Сообщений: 2908
Комментариев: 360
Оценок: 10
Треков: 88
|
Re: Создаём новые девайсы
« Дата: 08/11/12 22:42 »
|
|
|
Цитата: А тот вариант В котором артефакты присутствуют Можно посчупать ?
Сам вокодер в режиме 512 дает артефакт. С ним нереально ничего сделать. Если режим сэмплирования выше 48000 в настройках.
Может это из за того что модулирующий сэмпл в 48000 герц прописан. Но не факт ещё.
Цитата: Ах, какая трава!
Да белый шум ровный в FFT диапазоне. Но в октавном он всё таки кривой.
Цитата: Серый шум - штука очень субъективная. Это делается проще - берем эквалайзер, вытягиваем низкие и высокие по вкусу, наслаждаемся сочным и выразительным звуком.
Да верно. Это нужен спектроанализатор, и EQ - без заморочек.
Но спектроанализатор не покажет столько разных параметров каждой полосы к сожалению.
И с компрессией тогда серьёзные проблемы, имхо.
Если комбинировать компрессор и эквалайзеры. Можно что то придумать конечно. Нужны примеры на практике.
Вот небольшая схема для микширования шумов.
Каждая клетка: 6дб по вертикали и октава по горизонтали.
Вполне вероятно что можно обойтись без расчёта децибел. Нужно заморочиться со спайдерами, и ризон просчитает всё сам.
Также вариант использовать фильтры тора. Частота в них соответствует 14 миди единиц на октаву. Но есть драйв и мастер левел.
_________________
Record For The Real Force
Reason Resonances
Прикрепленный файл:  10 band.jpg
|
|
Профессионал
Сообщений: 5591
Комментариев: 967
Оценок: 98
Треков: 45
|
Re: Создаём новые девайсы
« Дата: 08/11/12 22:46 »
|
|
|
хороший план у тебя
_________________
мой тг канал
https://t.me/kt3b_radio
моя страница в вк
https://vk.com/kt3bae
мой канал ютуб
https://clck.ru/bczUa
|
|
Профессионал
Сообщений: 7115
Комментариев: 272
Оценок: 12
Треков: 30
|
Re: Создаём новые девайсы
« Дата: 08/11/12 23:02 »
|
|
|
А сегмент сверху - это чорный шум?
_________________
Y,;
|
|
Живущий здесь
Сообщений: 2908
Комментариев: 360
Оценок: 10
Треков: 88
|
Re: Создаём новые девайсы
« Дата: 08/11/12 23:11 »
|
|
|
Цитата: А сегмент сверху - это чорный шум?
Это космос
И пирамида.
_________________
Record For The Real Force
Reason Resonances
|
|
Профессионал
Сообщений: 5591
Комментариев: 967
Оценок: 98
Треков: 45
|
Re: Создаём новые девайсы
« Дата: 08/11/12 23:13 »
|
|
|
пирамиды в Египте были построены не египтянами
40S, выкладывай результат уже
_________________
мой тг канал
https://t.me/kt3b_radio
моя страница в вк
https://vk.com/kt3bae
мой канал ютуб
https://clck.ru/bczUa
|
|
Профессионал
Сообщений: 7115
Комментариев: 272
Оценок: 12
Треков: 30
|
Re: Создаём новые девайсы
« Дата: 08/11/12 23:22 »
|
|
|
Египтяне в Египте были построены не пирамидами.
Что-то много космоса в конструктивной некогда ветке.
Где девайсы-то?
_________________
Y,;
|
|
Профессионал
Сообщений: 5591
Комментариев: 967
Оценок: 98
Треков: 45
|
Re: Создаём новые девайсы
« Дата: 08/11/12 23:33 »
|
|
|
ljekio, после сорокового выложу кое что
40s, тебя звать то как ? а то уже несколько лет на рм тусишь и ни роду ни племени не знаем ни чьих ты будешь
_________________
мой тг канал
https://t.me/kt3b_radio
моя страница в вк
https://vk.com/kt3bae
мой канал ютуб
https://clck.ru/bczUa
|
|
Живущий здесь
Сообщений: 1299
Комментариев: 66
Оценок: 25
Треков: 10
|
Re: Создаём новые девайсы
« Дата: 09/11/12 1:35 »
|
|
|
Анонимус чуть более, чем полностью, как говориться
_________________
|
|
Живущий здесь
Сообщений: 2908
Комментариев: 360
Оценок: 10
Треков: 88
|
Re: Создаём новые девайсы
« Дата: 09/11/12 5:56 »
|
|
|
Цитата: Что-то много космоса в конструктивной некогда ветке. Где девайсы-то?
Сутки только на расчёты потратил, и на возню со спайдерами.
Оказалось проще посчитать децибелы чем коммутировать более сотни спайдеров.
Зато вычислил что один спайдер может усилить сигнал ровно на 6 или 12 децибел.
Немного цифр:
Серый шум FFT_____Серый шум FFT (inv)______№
33_____________________0________________1
27_____________________6________________2
21_____________________12_______________3
15_____________________18_______________4
9______________________24_______________5
3______________________30_______________6
0______________________33_______________7
3______________________30_______________8
9______________________24_______________9
15_____________________18_______________10
Серый шум octave__Серый шум octave (inv)____№
51_____________________0________________1
42_____________________9________________2
33_____________________18_______________3
24_____________________27_______________4
15_____________________36_______________5
6______________________45_______________6
0______________________51_______________7
0,255__________________50,734____________8
3______________________48_______________9
6______________________45_______________10
Значения округлил до целых, все расчёты по формуле.
Значения децибел, если приглядеться всегда кратны 3дб. Немного расходятся, но можно и округлить.
Точные цифры. Пригодятся ещё по любому.
Gray octave (norm)
50,990
41,990
32,990
23,991
15,007
6,255
0,000
0,255
3,007
5,991
Gray octave (inv)
0,000
8,9999
17,9999
26,999
35,983
44,734
50,9897
50,734
47,983
44,999
Инвертированный уровень применяется перед эффектом или измерением, а норм - после эффекта или измерения.
Или наоборот. По настроению.
_________________
Record For The Real Force
Reason Resonances
|
|
Живущий здесь
Сообщений: 2908
Комментариев: 360
Оценок: 10
Треков: 88
|
Re: Создаём новые девайсы
« Дата: 09/11/12 11:19 »
|
|
|
Очень подробный мануал
Фильтры тора пришлось оставить в покое. Тк. драйв в них походит на эмуляцию перегруза, и от этого они сильно шумят. При большом резонансе издают свой собственный звук.
Итак, девайс на бета тесте!
И очень подробный мануал.
10Band Transform AMP "REGUL"
Четыре не замороченные крутилки:
1 Драйв
2 Шифт
3 Резонанс
4 Мастер левел
Четыре кнопки:
1 Пик или Ву
2 Лимитер
3 Софт клип
4 4мс Лук ахэд
Состав:
50 спайдеров (разной функции)
12 м-класс компрессоров (в качестве усилителей)
10 ECF-42 фильтров в режиме Band Pass
10 Micro-mix микшеров
10 м-класс максимайзеров
1 Микшер 14:2
1. Принцип работы:
На комбинатор подаётся наша звуковая программа.
На входе она усиливается на 24 децибел в двух спайдерах и переходит в микро микшер для чувствительного управления громкостью. При помощи крутилки Драйв (Drive) на фасаде комбинатора.
После этого сигнал передается на четыре сплитера и ряд усилителей, которые напрямую переходят в группу управления из десяти микромикшеров.
1.1. Группа управления:
Ряд из десяти микромикшеров последовательно подключен к максимайзерам.
Каждый микромикшер имеет свой максимайзер. И каждый микромикшер находится в цепи перед максимайзером.
Таким образом изменяя уровень в микшере мы влияем и на максимайзер.
Максимайзеры скомутированы на главной панели комбинатора
кнопками переключающими режим метра, включение или выключение лимитера, клипера, и задержки.
2. Архитектура:
После максимайзеров сигналы проходят ряд обратных усилителей. И суммируются в основном микшере в виде спектрограммы и десяти полосного эквалайзера.
Фильтры которые установлены в самом начале цепи представлены в комбинаторе крутилками Шифт (Shift) и Резонанс (Res).
Шифт - сдвигает все бэнды кроме первого и десятого на + - одну октаву.
Резонанс - управляет резонансом ECF-42 фильтров.
Основной суммирующий микшер управляется с комбинатора крутилкой мастер левел (Master level)
2.1 Дизайн и концепция:
Концепция в использовании измерителей под один уровень на разных полосах частот. И использование для этой цели АЧХ серого шума. (Gray Noise)
Эксклюзивный бэк дроп от производителя.
_________________
Record For The Real Force
Reason Resonances
Прикрепленный файл: Combinator Backdrop Template Regul.jpg
|
|
Живущий здесь
Сообщений: 2908
Комментариев: 360
Оценок: 10
Треков: 88
|
Re: Создаём новые девайсы
« Дата: 09/11/12 13:05 »
|
|
|
Патчь и пример. Бета 2.
_________________
Record For The Real Force
Reason Resonances
| Прикрепить файл: | | Прикрепленный файл: | Размер | Хитов |  1Regul 5.zip | 971.29 KB | 103 |
|
|
Живущий здесь
Сообщений: 2106
Комментариев: 984
Оценок: 212
Треков: 40
|
Re: Создаём новые девайсы
« Дата: 12/11/12 17:47 »
|
|
|
А что то как то не заметно прошол сей девайс ... по моему мнению очень любопытные воздействия на звук ....
(хотя ставить на мастер шину я не стал бы этот комбик)
_________________
Познать за вечер ты меня не сможешь , и даже через годы я буду фантомом для тебя.
|
